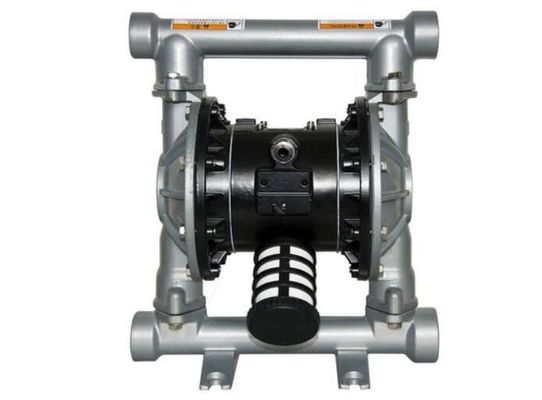

QBY3 सीरीज डायाफ्राम पंप
QBY3 डायाफ्राम पंप तीसरी पीढ़ी का वायवीय डायाफ्राम पंप है जिसे हमने विकसित किया है।विश्वसनीय गुणवत्ता और लंबी सेवा जीवन के साथ, कम शोर, छोटा कंपन, कभी दुर्घटना नहीं, ठीक कारीगरी छह फायदे।पंपिंग तरल पदार्थ जो प्रवाह कर सकते हैं, लेकिन पंप, पनडुब्बी पंप, ढाल पंप, मिट्टी पंप और अन्य परिवहन मशीनरी और अशुद्धियों के साथ कुछ बहने वाले माध्यमों को परिवहन करना भी आसान है:
1. कोई सिंचाई पानी नहीं, 5 मीटर तक चूषण, 70 मीटर तक सिर, आउटलेट दबाव> 7bar
2. व्यापक प्रवाह और अच्छा प्रदर्शन, जो अधिकतम कण व्यास 10 मिमी की अनुमति देता है।पम्पिंग कीचड़, अशुद्धियाँ, पंप पर न्यूनतम टूट-फूट
3. सिर, स्टीप्लेस समायोजन का एहसास करने के लिए खुले वाल्व के माध्यम से प्रवाह (1-7bar के बीच दबाव नियामक)
4. पंप में कोई हिलने-डुलने वाले हिस्से नहीं हैं, कोई सील नहीं है, डायाफ्राम का माध्यम समाप्त हो गया है और पंप चलाने वाले हिस्से हैं, काम करने वाला माध्यम पूरी तरह से ट्रांसमिशन माध्यम से अलग नहीं होता है।इसलिए जहरीले, अस्थिर या संक्षारक मीडिया को पंप करने से पर्यावरण प्रदूषण और व्यक्तिगत सुरक्षा को खतरा नहीं होगा।
5. बिजली, ज्वलनशील और विस्फोटक स्थानों को सुरक्षित और विश्वसनीय न रखें।
6. माध्यम में डुबोया जा सकता है।
7. उपयोग करने में आसान, विश्वसनीय, खुला स्टॉप बस गैस वाल्व को खोलें और बंद करें, यहां तक कि दुर्घटना के कारण लंबी अवधि के लिए या मीडिया के बिना अचानक रुकने से पंप को नुकसान नहीं होगा, एक बार अधिभार, पंप स्वचालित रूप से बंद हो जाएगा , आत्म-सुरक्षा प्रदर्शन के साथ, जब लोड वापस सामान्य हो जाता है, और स्वचालित रूप से चलना शुरू कर सकता है।
8. सरल संरचना, कम पहने हुए हिस्से, पंप स्थापित करना आसान है, आसान रखरखाव, पंपिंग माध्यम रोटर, पिस्टन, गियर के कारण अन्य प्रकार के पंपों के विपरीत वाल्व और युग्मन लीवर और अन्य चलती भागों के संपर्क में नहीं आ सकता है। , फलक धीरे-धीरे गिरावट के पहनने के प्रदर्शन के अन्य भागों को छोड़कर
9. यह चिपकने वाला तरल (10,000 सीपीएस से कम चिपचिपापन) संचारित कर सकता है
10. यह पंप बिना तेल स्नेहन के काम करता है, यहां तक कि निष्क्रिय भी;इसका पंप पर कोई प्रभाव नहीं पड़ता है, जो इस पंप की एक प्रमुख विशेषता है।
आवेदन
1. रासायनिक उद्योग: अम्ल, क्षार, सॉल्वैंट्स, निलंबन, फैलाव
2. पेट्रोकेमिकल उद्योग: कच्चा तेल, भारी तेल, ग्रीस, कीचड़, कीचड़, आदि।
3. पेंट उद्योग: रेजिन, सॉल्वैंट्स, रंगीन, पेंट इत्यादि।
4. दैनिक रासायनिक उद्योग: डिटर्जेंट, शैंपू, लोशन, क्रीम, हाथ क्रीम, सर्फेक्टेंट।
5. चीनी मिट्टी की चीज़ें: मिट्टी, चीनी मिट्टी का घोल, चूना, मिट्टी का घोल।
6. खनन उद्योग: कोयला घोल, मैग्मा, मिट्टी, मोर्टार, घोल विस्फोटक, स्नेहक, आदि।
7. जल उपचार: चूना, नरम तलछट, मल, रसायन, अपशिष्ट जल।
8. खाद्य उद्योग: तरल अर्ध-ठोस चॉकलेट, नमक, सिरका, सिरप, वनस्पति तेल, सोयाबीन तेल, शहद, पशु रक्त।
9. पेय उद्योग: खमीर, सिरप, सांद्र, तरल मिश्रण, शराब, फलों का रस, कॉर्न सिरप, आदि।
10. फार्मास्युटिकल उद्योग: सॉल्वैंट्स, एसिड, क्षार, पौधे का अर्क तरल, मलहम, प्लाज्मा और अन्य तरल दवाएं।
11. कागज: एक बांधने की मशीन, राल, पेंट, स्याही, पेंट, जैसे हाइड्रोजन पेरोक्साइड।
12. इलेक्ट्रॉनिक्स: सॉल्वैंट्स, चढ़ाना तरल पदार्थ, सफाई तरल पदार्थ, सल्फ्यूरिक एसिड, नाइट्रिक एसिड, अपशिष्ट एसिड, संक्षारक एसिड, पॉलिशिंग।
13. कपड़ा उद्योग: रासायनिक रंग, रेजिन, रबर और इतने पर।
14. निर्माण: पानी का घोल, सिरेमिक टाइल चिपकने वाले, रॉक पल्प, सीलिंग फिनिश आदि।
15.कार उद्योग: पॉलिशिंग क्रीम, तेल, शीतलक, ऑटोमोटिव पेंट, तेल इमल्शन पेंट, वार्निश, स्पष्ट निरीक्षण योजक, घटते द्रव, पेंट, आदि।
16.फर्नीचर उद्योग: चिपकने वाले, वार्निश, फैलाव, सॉल्वैंट्स, पेंट, सफेद लकड़ी गोंद, एपॉक्सी राल, स्टार्च बांधने की मशीन।
17. धातु विज्ञान, कास्टिंग और रंगाई उद्योग: धातु घोल, हाइड्रॉक्साइड और कार्बाइड, धूल धोने का गूदा।
QBY3 सीरीज डायाफ्राम पंप-प्रदर्शन पैरामीटर
| प्रतिरूप संख्या। |
अधिकतम प्रवाह |
अधिकतम प्रवाह |
सिर |
आउटलेट दबाव |
चूषण |
कण व्यास |
आपूर्ति दबाव |
हवा की खपत |
| (एम3/एच) |
एलपीएम |
(एम) |
(किलोग्राम/सेमी2) |
(एम) |
(मिमी) |
(केबीएफ/सेमी2) |
(एम3/मिनट) |
| QBY3-10 |
1.1 |
18.9 |
70 |
2.5-3 |
7 |
10 |
7 |
0.3 |
| QBY3-15 |
1.1 |
18.9 |
70 |
2.5-3 |
7 |
15 |
7 |
0.3 |
| QBY3-20 |
3.4 |
57 |
70 |
4.5-7.6 |
7 |
20 |
7 |
0.6 |
| QBY3-25 |
3.4 |
57 |
70 |
4.5-7.6 |
7 |
25 |
7 |
0.6 |
| QBY3-25A |
9 |
151 |
84 |
5.4 |
8.4 |
25 |
8.4 |
0.9 |
| क्यूबीवाई3-32 |
9 |
151 |
84 |
5.4 |
8.4 |
32 |
8.4 |
0.9 |
| क्यूबीवाई3-40 |
9 |
151 |
84 |
5.4 |
8.4 |
40 |
8.4 |
1.5 |
| QBY3-50 |
22 |
378.5 |
84 |
5.48 |
8.4 |
50 |
8.4 |
1.5 |
| QBY3-65 |
22 |
378.5 |
84 |
5.48 |
8.4 |
65 |
8.4 |
1.5 |
| क्यूबीवाई3-80 |
34 |
568 |
84 |
5.48 |
8.4 |
80 |
8.4 |
2 |
| QBY3-100 |
34 |
568 |
84 |
5.48 |
8.4 |
100 |
8.4 |
2 |
| QBY3-125 |
62 |
1041 |
84 |
2.4-7.6 |
8.4 |
125 |
8.4 |
5 |
| QBY3-150 |
62 |
1041 |
84 |
24-7.6 |
8.4 |
150 |
8.4 |
5 |
