| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Hydromatic |
| प्रमाणन: | ISO9001 |
| मॉडल संख्या: | QBY-80 QBY-80 |
| न्यूनतम आदेश मात्रा: | 1 |
|---|---|
| मूल्य: | On Request |
| पैकेजिंग विवरण: | कागज़ |
| प्रसव के समय: | 7-10 कार्य दिवस |
| भुगतान शर्तें: | टी/टी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता: | १०००/माह |
| प्रयोग: | पानी, वायु पंप, तेल, तरल | शक्ति: | इलेक्ट्रिक, वायवीय |
|---|---|---|---|
| संरचना: | डायाफ्राम पंप | ईंधन: | इलेक्ट्रिक, इलेट्रिकिटी |
| हाई लाइट: | 372 सीपीएम मोटर डायाफ्राम पंप,100psi मोटर डायाफ्राम पंप,100 पीएसआई वायवीय डायाफ्राम पंप |
||

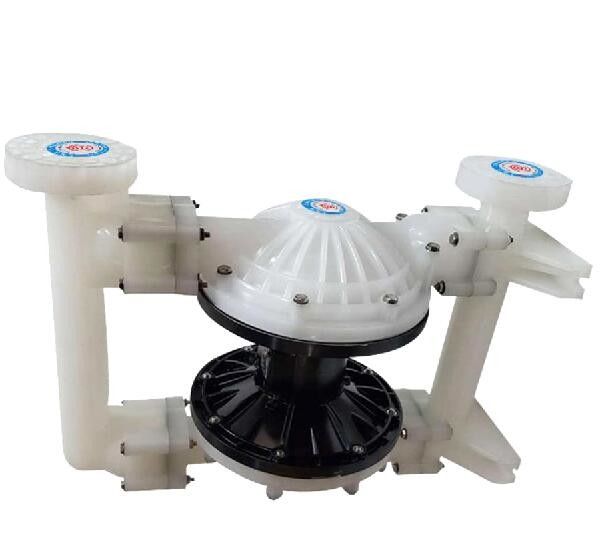

QBY सीरीज वायवीय डायाफ्राम पंप उत्पाद वर्णन
श्रृंखला QBY वायवीय डायाफ्राम पंप संपीड़ित हवा के साथ संचालित होते हैं। हमारे डायाफ्राम पंप काम के साथ-साथ जर्मनी या यूएसए से आयातित होते हैं, जो कणों और अन्य विभिन्न तरल पदार्थों के साथ तरल पदार्थ पंप करने के लिए उपयुक्त होते हैं जो अत्यधिक चिपचिपा, अस्थिर, संक्षारक या विषाक्त होते हैं, साथ ही साथ कोलोइड्सपंप बॉडी एल्यूमीनियम मिश्र धातु, कच्चा लोहा या स्टेनलेस स्टील से बना है।
डायाफ्राम उच्च गुणवत्ता वाले रबर जैसे नाइट्राइल रबर, क्लोरोनोरगुट्टा रबर, फ्लोरोइन रबर से बना होता है।डायाफ्राम पंप व्यापक रूप से पेट्रोलियम उद्योग, रसायन उद्योग, इलेक्ट्रॉनिक उद्योग, सिरेमिक उद्योग, खाद्य और वस्त्र उद्योग में उपयोग किए जाते हैं।
मुख्य अनुप्रयोग
1. मूंगफली का मक्खन, अचार, मसले हुए आलू, छोटे सॉसेज, जैम, सेब की चटनी, चॉकलेट और इतने पर पंप करना।
2. पम्पिंग पेंट, रबर, रंग को अलग करने के लिए प्रयोग किया जाता है।
3. पंपिंग बॉन्ड, ग्लूवाटर वगैरह।
4. विभिन्न प्रकार की टाइल, चीनी मिट्टी के बरतन, ईंट और मिट्टी के बर्तनों का शीशा लगाना।
5. अच्छी तरह से तेल के लिए तलछट और ग्राउटिंग पंप करना।
6. सभी प्रकार के इमल्शन और पैकिंग को पंप करना।
7. विभिन्न सीवेज पंप करना।
8. टैंकरों और बजरों के लिए सीवेज पंप करना।
9. पम्पिंग हॉप्स, खमीर घोल, सिरप, गुड़।
10. खदानों, भूमिगत सुरंगों, बर्बाद खनिज अवशेषों के लिए पानी पंप करना, सीमेंट ग्राउटिंग और मोर्टार को भी पंप करना।
11. विभिन्न रबर लेटेक्स पम्पिंग।
12. विभिन्न अपघर्षक, मोर्डेंट, तेल और घोल, तेल गंदगी को पंप करना।
13. जहरीले, ज्वलनशील और वाष्पशील तरल पदार्थ पंप करना।
14. एसिड, क्षारीय और संक्षारक तरल पदार्थ पंप करना।
15. अधिकतम तापमान 150 ℃ तक पहुंच सकता है।
16. पूर्ववर्ती चरण के रूप में ठोस-तरल पृथक्करण के लिए दबाव उपकरण भेजना।
कार्यकारी परिस्थितियां
पर्यावरण का तापमान: 5 से 65 डिग्री सेल्सियस
तरल तापमान: -20C से 150 C डिग्री
तरल चिपचिपाहट: 10000cps . तक
पंप प्रवाह और दबाव को आपूर्ति हवा द्वारा 0.1 से 0.8Mpa तक समायोजित किया जा सकता है।
कोई शाफ्ट सील नहीं, कोई घूर्णन भाग नहीं, जहरीले और संक्षारक तरल के लिए उपयुक्त।
यह बिजली के बिना काम कर सकता है, ज्वलनशील और विस्फोटक तरल के लिए उपयुक्त है।
विशाल थ्रू-पास प्रदर्शन, घोल और अशुद्धता के साथ तरल के लिए उपयुक्त।
माध्यम में डूबे रहते हुए काम कर सकते हैं।
पंप निष्क्रिय संचालन के साथ काम कर सकता है।
तकनीकी पैमाने
| प्रतिरूप संख्या। | क्यूबीवाई-10 और क्यूबी -15 |
क्यूबीवाई-20 और क्यूबीवाई-25 |
क्यूबीवाई-32 और क्यूबीवाई-40 |
क्यूबीवाई-50 और क्यूबीवाई-65 |
क्यूबीवाई-80 और क्यूबी-100 |
क्यूबी-125 |
| मैक्स।बहे | 5.8 जीएमपी (22 एलपीएम) | 15 जीएमपी (57 एलपीएम) | 40gmp(151lpm) | 100 जीएमपी (378.5 एलपीएम) | 150 जीएमपी (568 एलपीएम) | 275 जीएमपी (1041 एलपीएम) |
| मैक्स।कार्य का दबाव | १००psi(७बार) | १००psi(७बार) | 120psi (8.4bar) | 120psi (8.4bar) | 120psi (8.4bar) | 120psi (8.4bar) |
| द्रव इनलेट / आउटलेट आकार | 3/8 इंच।बसपा (एफ) और 1/2in।बसपा (एफ) | 3/4in.बसपा (एफ) और 1in।बसपा (एफ) | 1-1 / 4 इंच।बीएसपी (एफ) और 1-1 / 2in।बसपा (एफ) | २ इंच।बसपा (एफ) और 2-1 / 2in।बसपा (एफ) |
3 इंच।बसपा (एफ) और 4in।बसपा (एफ) | 5 इंच।बसपा (एफ) |
| एयर इनलेट आकार | 1/4in.बसपा (एफ) | 1/4in.बसपा (एफ) | 1/2in.बसपा (एफ) | 1/2in.बसपा (एफ) | 1/2in.बसपा (एफ) | 3/4in.बसपा (एफ) |
| अधिकतम चूषण ऊंचाई | १३ फीट।(4मी) | १५ फीट।(4.5मी) | १८ फीट।(5.48मी) | १८ फीट।(5.48मी) | १८ फीट।(5.48मी) | 25 फीट।(7.6मी) |
| अधिकतम अनुमत अनाज | 0.06in.(1.5 मिमी) | 2/32 इंच।(2.5 मिमी) | 1/8 इंच।(3.2 मिमी) | 3/16 इंच।(3.2 मिमी) | 1/4in.(6.4 मिमी) | 3/8 इंच।(9.4 मिमी) |
| अधिकतम हवा की खपत | 6.3scfm | 12.7scfm | 23.66scfm | 32scfm | 45scfm | 82.6scfm |
| हर स्ट्रोक प्रवाह | 0.006 गैल।(23सीसी) | 0.04 गैल।(0.15L) | 0.15 गैल।(०.५७एल) | 0.5 गैल।(1.9 एल) | 1.03 गैल।(3.9 लीटर) | 2.0 गैल।(7.6L) |
| अधिकतम पारस्परिक गति | 372 सीपीएम | 400 सीपीएम | 276 सीपीएम | 276 सीपीएम | 145 सीपीएम | १३५ सीपीएम |
पंप सामग्री:
| भाग का नाम | मानक | ऐच्छिक |
| पंप बॉडी | एल्यूमीनियम मिश्र धातु;या कास्ट स्टील; या एसएस 304;या पीपी; या पीवीडीएफ। |
गांठदार कच्चा लोहा, PTFE, SS316, SS316L |
| पंप डायाफ्राम स्थिति 1. (तरल के संपर्क में) |
पीटीएफई | सैंटोप्रीन, रबर और पॉलीथर इकट्ठा करें |
| पंप डायाफ्राम स्थिति 2. (तरल के विपरीत) |
सैंटोप्रीन | PTFE, रबर और पॉलीथर इकट्ठा करें |
| बॉल वाल्व और वाल्व सीट (आम तरल के लिए) |
सैंटोप्रीन | PTFE, स्टेनलेस स्टील और पॉलीथर |
| बॉल वाल्व और वाल्व सीट (उच्च संक्षारक तरल के लिए) |
पीटीएफई | सैंटोप्रीन, स्टेनलेस स्टील और पॉलीथर |
